Простой самодельный металоискатель
| |
| | Пт, 16.03.2012, 19:46 | Сообщение # 1
|
MAESTRO ^ Активность: 5562
| ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ
Советуем ознакомится с архивами форума:
архив1
Архив форума 2

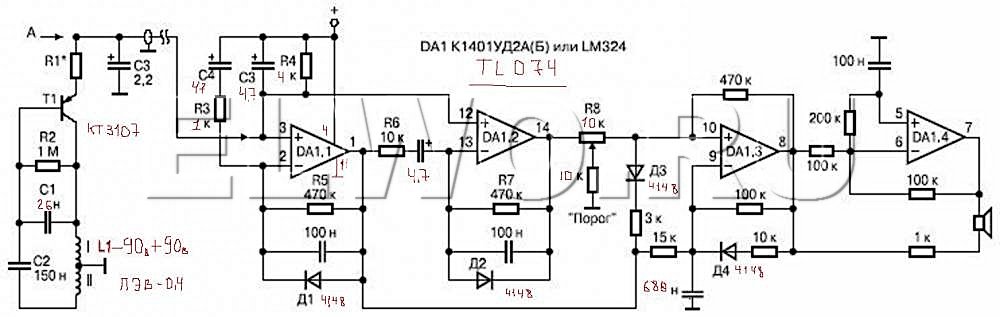

По просьбе Акерана на общее обозрение выкладываю схему очень простого мд с неплохими показателями без дискриминации!
Присоединил эпюры VincentED
НАСТРОЙКА Р1 10 ком многооборотный сп5 включаешь если прибор реагирует на метал то регулируешь сп5 резистором пока пропадет реакция на металл затем в обратную сторону медленно, когда генератор войдет в рабочий режим услышишь щелчок, это и есть его рабочая точка, но без многооборотного резистора тяжеловато производить тонкую настройку.
если данные по дальности не устроят единственное что поможет это перебор транзистора, в разных партиях разные характеристики
огромное спасибо bars59 за предоставление архивов с выкладками  :D
|
|
| | Сб, 24.03.2012, 09:41 | Сообщение # 21
|
shindr Пользователи Активность: 31
| он у меня на метал ригирует примерно см5 на пинцет... но звук тихий тихий . и наушникипдсоеденял тоже тихо... ща тогда я новую плату вытравлю и все заноо соберу а то та уже вся страшная..... значит фон должен быь полюбому на 3 наге с дсоеденёной катушкой
поправил shindr - Сб, 24.03.2012, 09:42 |
|
| | Сб, 24.03.2012, 09:44 | Сообщение # 22
|
ZmEy76 Друзья Активность: 730
| феска Правильно разжевал.
Добавлено (24.03.2012, 09:44)
---------------------------------------------
shindr Слабый звук , может пьезик дохлый.
И номиналы у тебя я понял под TL074 чёли ?
поправил ZmEy76 - Сб, 24.03.2012, 09:46 |
|
| | Сб, 24.03.2012, 09:49 | Сообщение # 23
|
shindr Пользователи Активность: 31
| ZmEy76 походу делу да я по этой собирал
я пъездник подсоеденял там только слышно было щелкание а писк не слышно. потом подсоеденил наушники но серево тихо...
поправил shindr - Сб, 24.03.2012, 09:55 |
|
| | Сб, 24.03.2012, 09:53 | Сообщение # 24
|
ZmEy76 Друзья Активность: 730
| Ну вот он и вылез косяк. Ставь как у меня ,не торопись плату травить
поправил ZmEy76 - Сб, 24.03.2012, 09:56 |
|
| | Сб, 24.03.2012, 09:56 | Сообщение # 25
|
shindr Пользователи Активность: 31
| ZmEy76 а тогда по какой надо собрать
|
|
| | Сб, 24.03.2012, 09:58 | Сообщение # 26
|
ZmEy76 Друзья Активность: 730
| Собирай по моей , там не много отличий от автора.
http://elwo.ru/_fr/2/2249955.jpg
http://elwo.ru/_fr/5/_111.pdf
Но авторскую держи за основу.
поправил ZmEy76 - Сб, 24.03.2012, 10:05 |
|
| | Сб, 24.03.2012, 10:10 | Сообщение # 27
|
shindr Пользователи Активность: 31

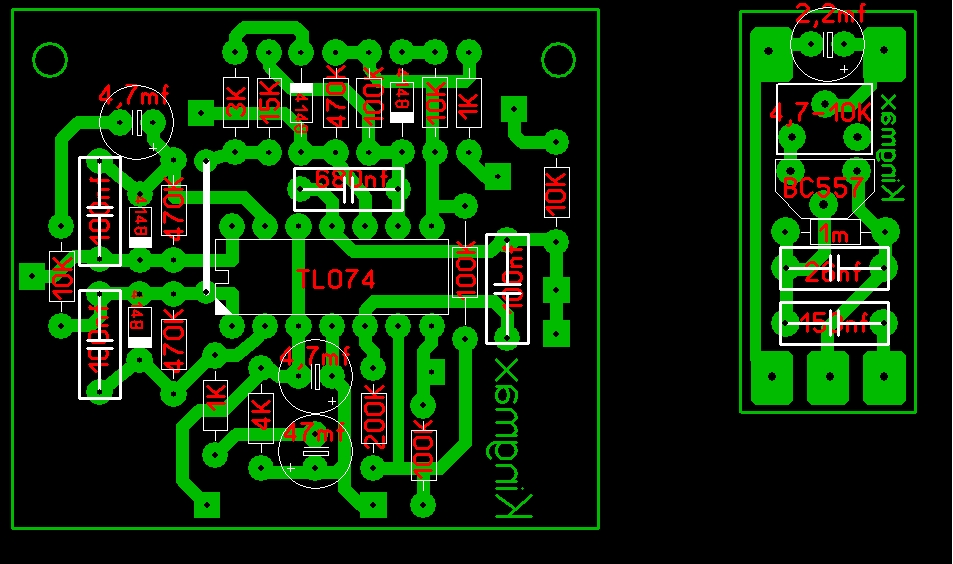

| значит печатка моя подойдет
|
|
| | Сб, 24.03.2012, 10:13 | Сообщение # 28
|
ZmEy76 Друзья Активность: 730
| Да.
|
|
| | Сб, 24.03.2012, 10:13 | Сообщение # 29
|
shindr Пользователи Активность: 31
| я буду собирать вторю http://elwo.ru/_fr/5/_111.pdf
|
|
| | Сб, 24.03.2012, 10:24 | Сообщение # 30
|
ZmEy76 Друзья Активность: 730
| Удачи! Ждем результаты
|
|
