Самый лучший металлоискатель Терминатор
|
|
| | Ср, 13.03.2013, 15:38 | Сообщение # 1
|
феска Друзья Активность: 3627
| МЕТАЛЛОИСКАТЕЛЬ Т3
архив форума архив 1
архив форума архив 2
Итак Терминатор 3! IB металлодетектор с дискриминацией и очень хорошими показателями! Не сложен в настройке!
ПРИ СБОРКЕ ДЕЛАТЬ ВСЁ ОСОЗНАНО И ОСНОВАТЕЛЬНО И ВСЁ БУДЕТ ОЧЕНЬ ПРОСТО!
(Предварительно подготовить цели медь(не текстолит омеднённый), и феррит, также кусочек фольги сигаретной , алюминиевую пробку и если есть возможность монеты )
|
|
| | Ср, 05.06.2013, 11:11 | Сообщение # 11
|
феска Друзья Активность: 3627
| n0rdling, да звуковуха нормально меряет частоту, питание микросхем 4 вольта присутствует ??, на ключах (автогенератор)должно быть 6 с катушкой
|
|
| | Ср, 05.06.2013, 11:38 | Сообщение # 12
|
n0rdling Пользователи Активность: 11
| феска, питание микрух в норме: mc8, mc1 - 6,07V, mc6, mc2, mc7, mc5 - 4.02V, mc4 - 4.5V, mc3 - 8.8V
Если на место mc7 ставить HCF4069, то на её ногах 2,4,6,8,10,12 - 1,67V и при выкручивании R39 звука нет. Если туда поставить TC4069, то напруга на вышеозначенных ногах 2,02V и есть реакция на R39.
|
|
| | Ср, 05.06.2013, 12:11 | Сообщение # 13
|
феска Друзья Активность: 3627
| n0rdling, в генератор звука ставь и так проверяй работоспособность не работает значит муляж раскуси посмотри кристалл
и полное наименование на пищи или сфотай выложи с 2 сторон чтоб числа читались
|
|
| | Ср, 05.06.2013, 16:40 | Сообщение # 14
|
n0rdling Пользователи Активность: 11
| феска, HCF-ки все на генераторе звука пищат. Фотки сейчас не могу сделать, вот маркировка: HCF4069UBE G401704W VW G4 CHN, снизу в кружке 5B 04.
Без микрух плата потребляет 31mA, наверное, многовато?
|
|
| | Ср, 05.06.2013, 20:50 | Сообщение # 15
|
n0rdling Пользователи Активность: 11
| От 12V подключил, померил на мс1 ноги 10 и 4 - есть меандр. На выводах катушек (обеих) - синусоида. На мс4, ноги 2,3, тоже есть импульс, причем примерно в 4 раза больше (по волтажу) чем после каналов усиления, т.е. на ногах 3 и 5 mc8. Это нормально?

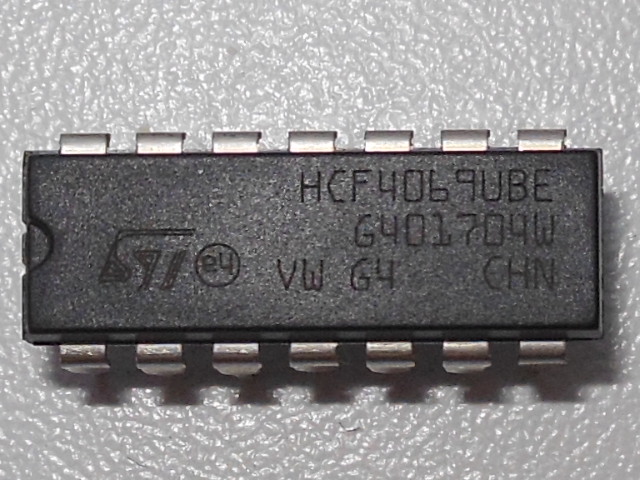

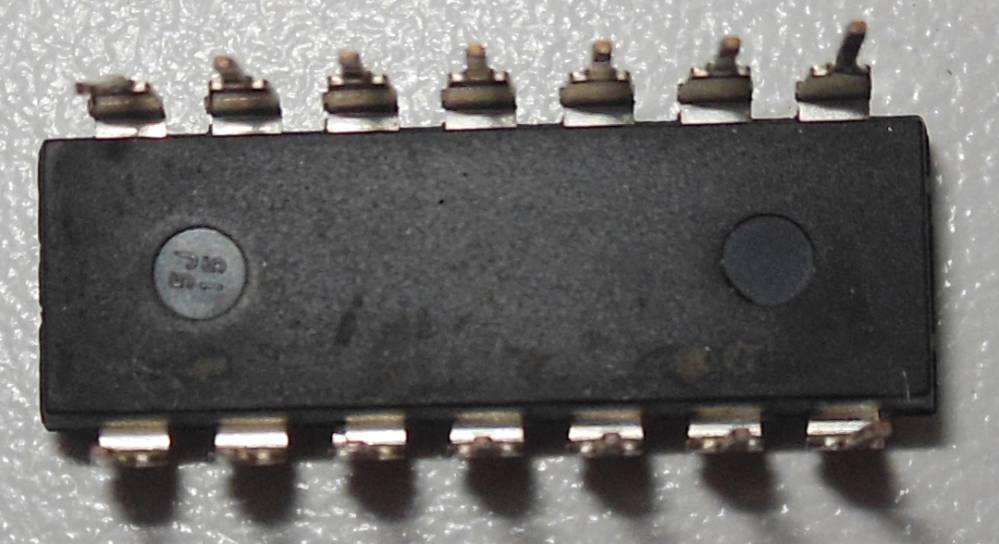

Фото микрухи:
|
|
| | Чт, 06.06.2013, 10:10 | Сообщение # 16
|
феска Друзья Активность: 3627
| да все нормально все работает кондеры нужно было подбирать в каналах и резисторы  выясни какой из коналов не пропускает сигнал для этого берешь иголку и слушаешь динамик перебирая ножки микры по каналам посмотри может микра в панельки какая плохо стоит,
напряжение по каналам.
|
|
| | Чт, 06.06.2013, 20:53 | Сообщение # 17
|
n0rdling Пользователи Активность: 11
| ОК! Спасибо, вечером буду прислушиваться Добавлено (06.06.2013, 20:53)
---------------------------------------------
феска, каналы походу оба пропускают сигнал. Но вот что не понятно: при подключении терминатора к 9,7V (или больше) напряжение на коллекторе vt4 при отсутствии звука 6,3V, при выкручивании R39 до появления звука напряжение на к. vt4 7.1V. При подключении терминатора к 8,8V (или меньше) напряжение на коллекторе соответственно 6,3V, и 9,1V при выкрученном R39 и звука нет. Звуковой генератор фактически не работает при питании меньше 8,8V. В чем может быть проблема?
|
|
| | Пт, 07.06.2013, 07:16 | Сообщение # 18
|
феска Друзья Активность: 3627
| n0rdling, 2 канала сравнивает между собой кампанатор и отправляет логический 0 (-)или 1(+) в зависимости от того одинаков сигнал или нет вот этот 0 и 1 открывают или закрывают транзистор vt4?
логично предположить что работу генератора можно проверить если вытащить компонатор и динамик припаять на базу транзистора, если пищит то все нормально
|
|
| | Пт, 07.06.2013, 20:17 | Сообщение # 19
|
n0rdling Пользователи Активность: 11
| феска, отпаял динамик, потыкал в базу t4, есть слабый писк. припаял обратно, вставил компаратор - заработало и от 7,9V, звук есть, но очень тихий... На регулировку чувства реагирует, на касание контакта катушки реагирует. Не знаю, что изменилось, но что-то определенно стало работать. У меня динамик на 8Ом 0,25W. Добавлено (07.06.2013, 20:17)
---------------------------------------------
Буду сводить баланс!
|
|
| | Сб, 08.06.2013, 19:13 | Сообщение # 20
|
феска Друзья Активность: 3627
| n0rdling, динамик только 50 ом
|
|
