| | Пт, 26.10.2012, 21:18 | Сообщение # 21
|
skitum Пользователи Активность: 3
| Quote (mont) Прикладываю свою платку*.LAY
Вот блин, а я только позавчера мучился, рисовал...
Тоже собираю такой светильничек.
Quote (mont) Если же юзаете серьезные светики, то вместо транзисторов Q1-Q4 ставьте драйверы
А если у меня по 3 шт 3-х ваттных светодиодов последовательно, с транзисторами нормально будет, или всё-таки нужны драйверы?
|
|
| | Сб, 27.10.2012, 03:38 | Сообщение # 22
|
SatSSatS Пользователи Активность: 32
| Quote (skitum) А если у меня по 3 шт 3-х ваттных светодиодов последовательно
Что за светодиоды ?
На какое напряжение светодиоды, на какой ток ?
Это я для того, какой гасящий резистор нужен и каким напряжением питать.
Транзисторы IRL540N с тремя 3W светодиодами справятся легко.
Возможно для них нужны будут небольшие радиаторы.
|
|
| | Сб, 27.10.2012, 15:56 | Сообщение # 23
|
skitum Пользователи Активность: 3
| Ток: 700 мА, Напряжение :3.2-3.4V
Питать собираюсь от 12 вольт а ток ограничить резистором 3-5 ом. Думаю должно работать.Добавлено (27.10.2012, 15:56)
---------------------------------------------
mont, У меня тоже все каналы светятся и ничего не регулируется. Кварц внешний, прошивка легла нормально. Что посоветуете?
|
|
| | Сб, 27.10.2012, 16:02 | Сообщение # 24
|
YurkaM Пользователи Активность: 30
| На 700мА уже лучше драйверы пользовать. Ибо на гасящем резисторе сильно много рассеивать придется -> сильный нагрев, плохой КПД, ну и вообще это будет "по китайски"

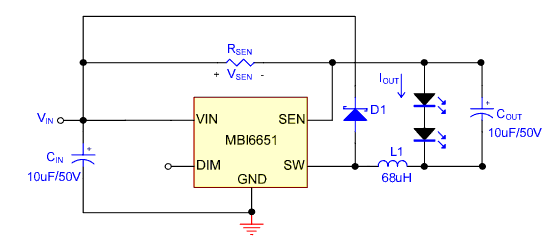

Драйверов куча всяких сейчас существует, ищите какой вам доступнее. Я для 3-х ватных светиков ставил MBI6650 (MBI6651).
skitum, в твоем случае (12 вольт 700 мА и 3-5 Ом резистор) стабилизация тока будет никакая. Ибо резистор в этом случае играет ничтожную роль в общей цепи и при нагреве светиков ток будет значительно увеличиваться. Так что либо ставь драйверы, либо снижай ток так чтобы был запас с учетом нагрева.
поправил YurkaM - Сб, 27.10.2012, 16:11 |
|
| | Сб, 27.10.2012, 16:32 | Сообщение # 25
|
YurkaM Пользователи Активность: 30

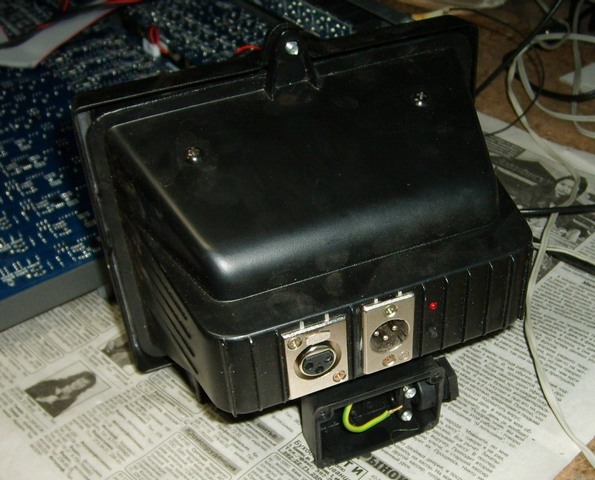

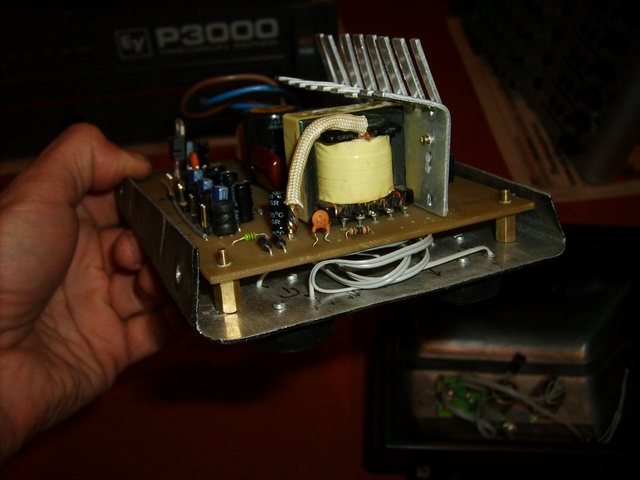

| Там, в начале, igRoman предлагал корпус. Именно в таком я делал на 3W светиках. Вот так получилось:


Сделал 5шт. Больше не буду. По слесарным делам я слаб, пилить сверлить - это не моё. А тут ещё и с охлаждением проблема - хоть светики и сидят на алюминиевой пластине, которая неплохо прижата к корпусу - всё равно без принудительной вентиляции нагрев очень сильный, даже сделал в прошивке ограничение на максимальную яркость (в сумме по 3 цветам)
|
|
| | Сб, 27.10.2012, 18:29 | Сообщение # 26
|
mont Пользователи Активность: 14
| Я поставил другой мк. И заново пошил Фузы проверить. Внешний кварц. При приемки сигнала светодиодик мигает.
|
|
| | Вс, 28.10.2012, 08:21 | Сообщение # 27
|
SatSSatS Пользователи Активность: 32
| YurkaM, внутри нет места для вентилятора ?

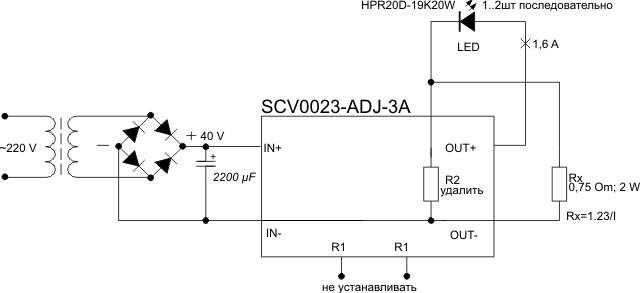

не сочтите за рекламу, вариант готового стабилизатора тока:
http://www.ekits.ru/index.php?productID=2817
Для тока 700мА нужен Rх на 1.76 Ом
Трансформатор нужен с переменным напряжением на вторичке 12-20 вольт
цены не сказать что низкие , но есть отправка наложным платежом
поправил SatSSatS - Вс, 28.10.2012, 08:41 |
|
| | Вс, 28.10.2012, 14:23 | Сообщение # 28
|
YurkaM Пользователи Активность: 30
| Quote (SatSSatS) YurkaM, внутри нет места для вентилятора ?
Да при большом желании можно было приколхозить и вентилятор, с торца как-нибудь.. В конце-концов, взять побольше корпус - следующего типоразмера. Однако вся эта затея, ИМХО, имеет смысл, если делаешь для себя, делаешь просто для самоудовлетворения, когда это просто в кайф. А я делал в надежде распихивать это по местным заведениям, поэтому стремился ужать себестоимость до предела. И всё равно получилось слишком дорого и трудоёмко. С китайцами соревноваться шансов нет. Эта ниша тоже ими занята.
поправил YurkaM - Вт, 30.10.2012, 10:49 |
|
| | Вс, 28.10.2012, 15:59 | Сообщение # 29
|
SatSSatS Пользователи Активность: 32
| Нет, не согласен. Нужно закупаться у китайцев. Если сразу на приборов 20-50 ... все будет нормально
ЗЫ
Конечно смотря какие цены у тебя в городе на подобного рода приборы ...
ЗЫЗЫ
Но тема именно - для себя
Я рад что нашел эту ветку форума.
Лет несколько назад было пару мест где вот так вот общались по теме света ... С прошивками и схемами.
Потом все ушли в коммерцию
Результаты этой коммерции ремонтирую по сей день (этим зарабатываю).
поправил SatSSatS - Вс, 28.10.2012, 16:08 |
|
| | Вс, 16.12.2012, 12:23 | Сообщение # 30
|
Denisdjorsk Пользователи Активность: 14
| Всем доброго дня, собираюсь собрать схемку предложенную в данной теме. Прелесть в том что у нас продаются такие прожектора неизвестного китайского происхождения по 1100р, остается только собрать и поставить в него эту схему и будет счастье в виде фонаря с DMX управлением. Вопрос такой: я смогу управлять каждым цветом (ну или каналом) отдельно? т.е. мне нужно чтобы определенный цвет (или несколько) включался на определенное время. тогда в фристайле можно делать просто шикарные шоу, при наличии 4 и более фонарей
|
|
