| | Вт, 22.01.2013, 01:08 | Сообщение # 11
|
headshot Пользователи Активность: 59
| Yrec24 Будет.
Romick5770 спасибо! давно искал такоу схемку. есть много приборов, которые можно "отреставрировать".
поправил headshot - Вт, 22.01.2013, 01:14 |
|
| | Ср, 23.01.2013, 00:53 | Сообщение # 12
|
Yrec24 Пользователи Активность: 7
| Переразвёл полностью плату,убрал все smd детали,кроме С19-С20.Люблю красивую разводку  .Убрал из схемы VT3 и его обвязку.Проверял ошибок не должно быть,буду паять плату.Потом отпишусь.Прикрепляю,что у меня вышло.
|
|
| | Ср, 23.01.2013, 12:55 | Сообщение # 13
|
Romick_Калуга Друзья Активность: 348
| Убрать все элементы на вход/выход, т.е. что идут на вывод 6 и 7 DD1 можно. Без этого она вполне работает. Тогда нужно так же убрать выключатель S2, а вывод 9 DD1 соединить с землей. Плату под такой вариант прикладываю.
Yrec24, на твоей плате ты не все smd убрал (конденсаторы С19, С20 остались). Плата увеличилась на 10 мм. Каждому свое, под свои детали. Но у меня на плате остался выключатель S1, микрофон и резистор R3 (именно переменный, т.к. в бывает нужно отрегулировать чувствительность). И на это плату подключается только переменное напряжение и шлейфы от движков. Тащить еще провода на выключатели, микрофон, думать, как их установить в корпусе - очень неудобно.
P.S. Красота - понятие субъективное. Я не скажу, что разводка твоей платы красивее моей.
|
|
| | Ср, 23.01.2013, 20:12 | Сообщение # 14
|
Yrec24 Пользователи Активность: 7
| Romick_Калуга по поводу красоты разводки,просто я не много не правильно выразился.Каждый ведь делает,для себя как считает нужно. А тебе большое спасибо за плату,я по ней всё переразводил. По поводу прошивки,она только под PIC16F84,случайно нет под PIC16F628 ?А то у меня их много лежит.
|
|
| | Ср, 23.01.2013, 21:26 | Сообщение # 15
|
Romick_Калуга Друзья Активность: 348

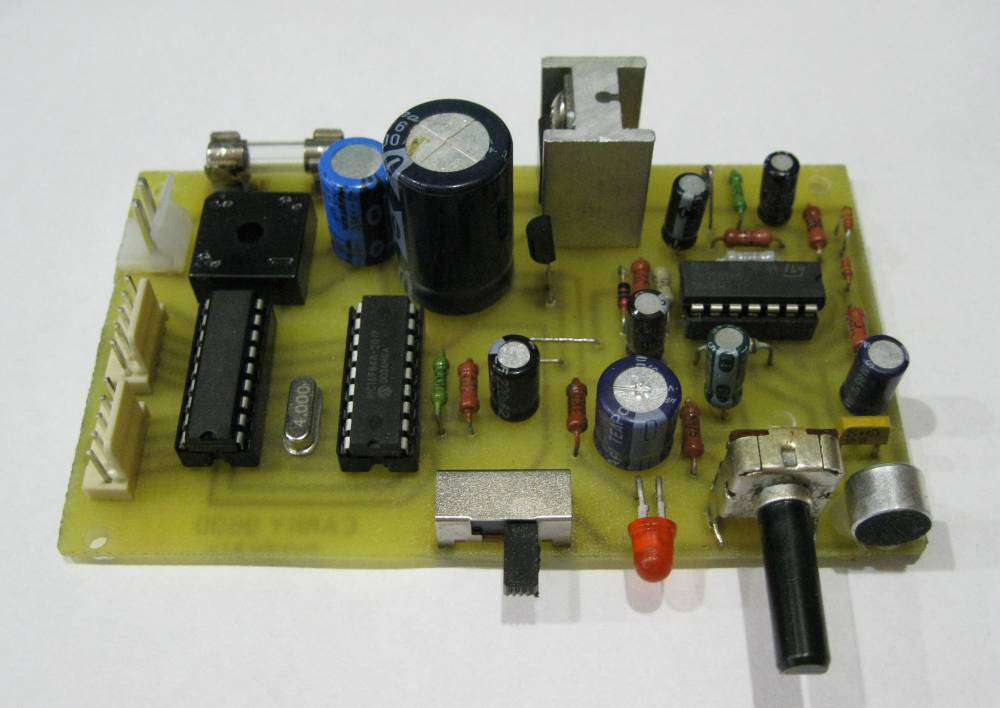

| Вот фото платы по схеме на 2 движка. На 3 я не делал.
|
|
| | Ср, 23.01.2013, 21:43 | Сообщение # 16
|
Romick_Калуга Друзья Активность: 348
| Цитата (Yrec24) По поводу прошивки,она только под PIC16F84,случайно нет под PIC16F628 ?А то у меня их много лежит.
Не уверен. Вот весь архив прошивок. Там есть на 2 и на 3 движка и разные варианты. Я пробовал их все на PIC16F84. Попробуй загнать эту-же прошивку, только выбрать в программе камень PIC16F628. Мне кажется, что так все получится. Не буду гарантировать на 100%, но для какого-то прибора я так делал.
|
|
| | Ср, 23.01.2013, 22:01 | Сообщение # 17
|
Yrec24 Пользователи Активность: 7
| Спасибо,попробую.
|
|
| | Чт, 24.01.2013, 00:58 | Сообщение # 18
|
headshot Пользователи Активность: 59
| Romick_Калуга, Romick5770, какие лампы используете?
|
|
| | Чт, 24.01.2013, 06:57 | Сообщение # 19
|
Romick_Калуга Друзья Активность: 348
| В этом приборе использую обычную галогенку 100 Вт 12 В.
|
|
| | Чт, 24.01.2013, 18:36 | Сообщение # 20
|
headshot Пользователи Активность: 59
| автомобильные лампы никто не практиковал ставить?
|
|
