| | Пн, 27.10.2014, 20:51 | Сообщение # 81
|
lykas Пользователи Активность: 1575
| Цитата MAESTRO (  ) Полезная штука
ну да полезная.для нас все полезное ,а комуто ничего не нужно
|
|
| | Чт, 11.12.2014, 20:22 | Сообщение # 82
|
-igRoman- Друзья Активность: 1198
| Буквально недавно сам поднимал вопрос о контроле 12 вольтовой кислотной батареи. Цели преследовались две, индикатор работает в паре с преобразователем 12/220 50гц, без отсечки по разряду. А также человеку далекому от цифр легче ориентироваться, что по чем.
Интернет предлагает множество проверенных схем, самые лучшие и точные изготовлены на микросхеме индикаторе LM3914
но как оказалось есть вариант не уступающий по работе LM3914, да еще и меньшей себестоимости.
Народными умельцами изготовлен недорогой как в работе так и в цене индикатор ин-6. Но купить его оказалось временная проблема, вот и решил сделать реплику, и за одно проверить.

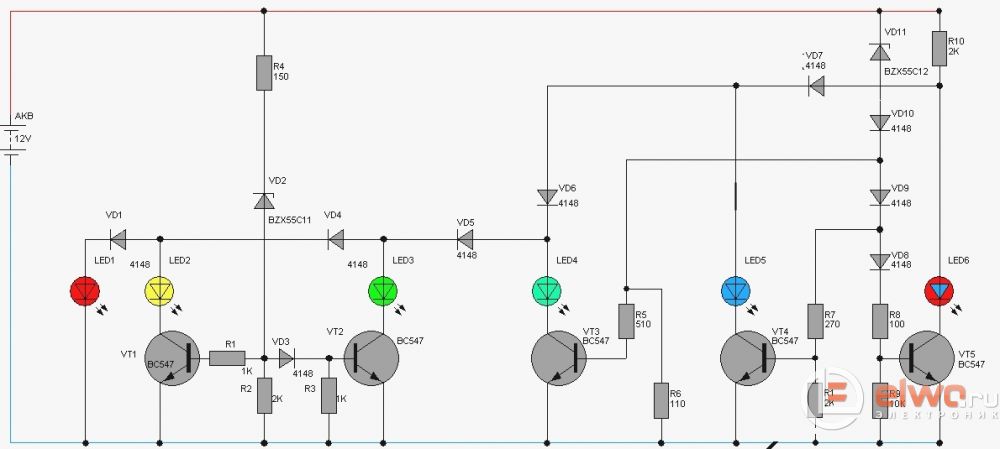

Схема найденная на просторах, передранная с оригинала

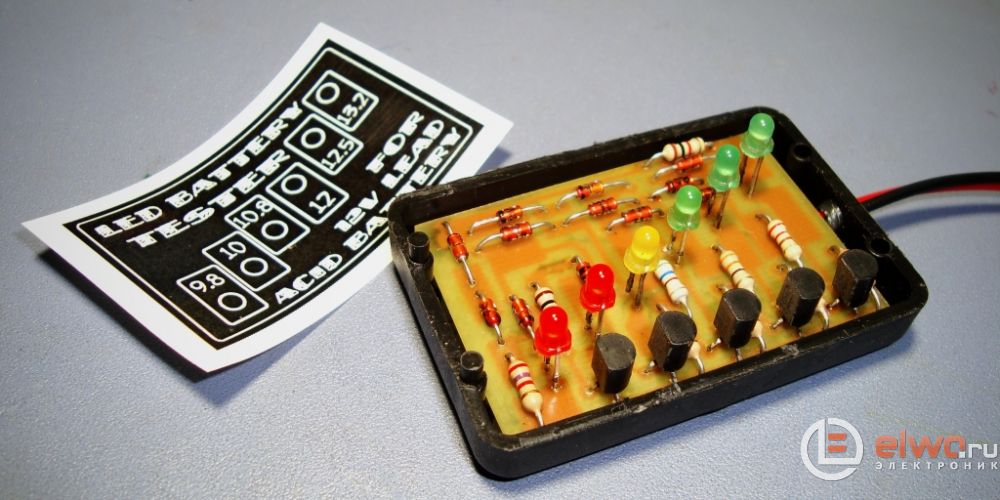

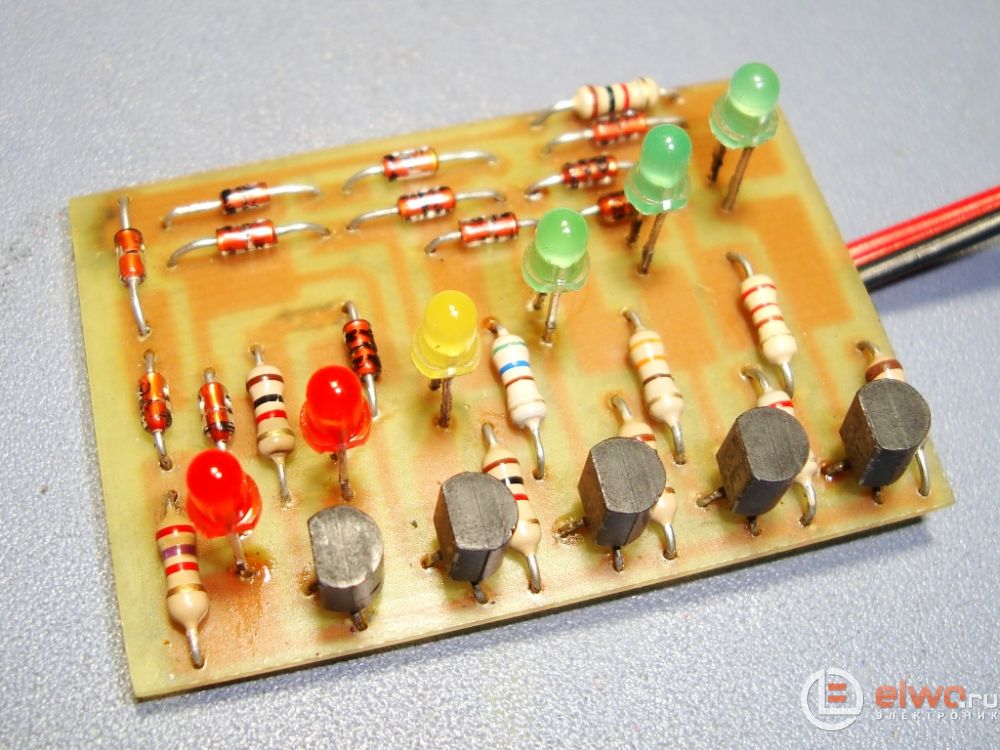

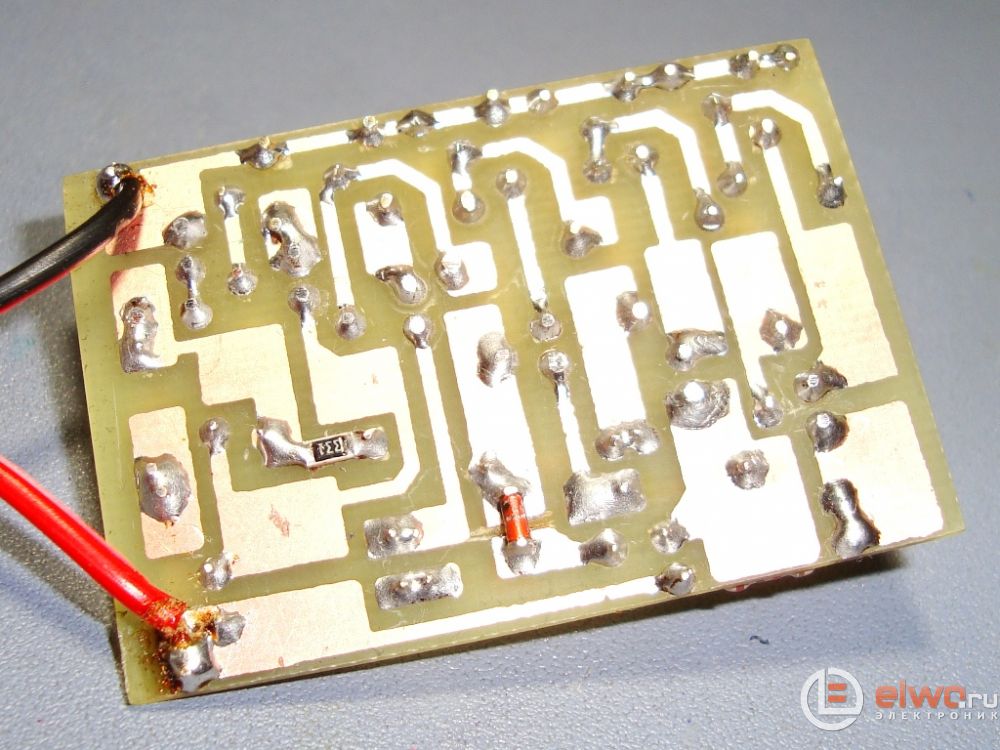

Плата

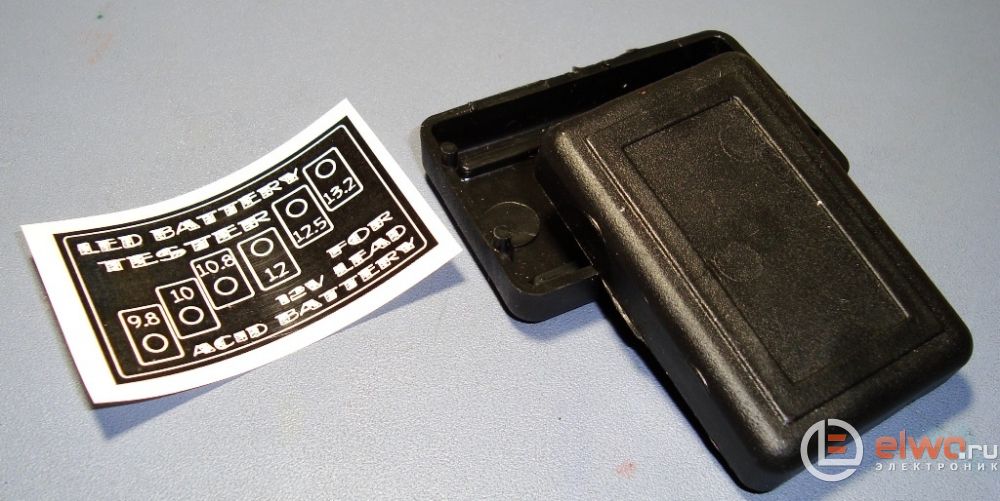

Корпус
|
|
| | Чт, 11.12.2014, 20:27 | Сообщение # 83
|
-igRoman- Друзья Активность: 1198

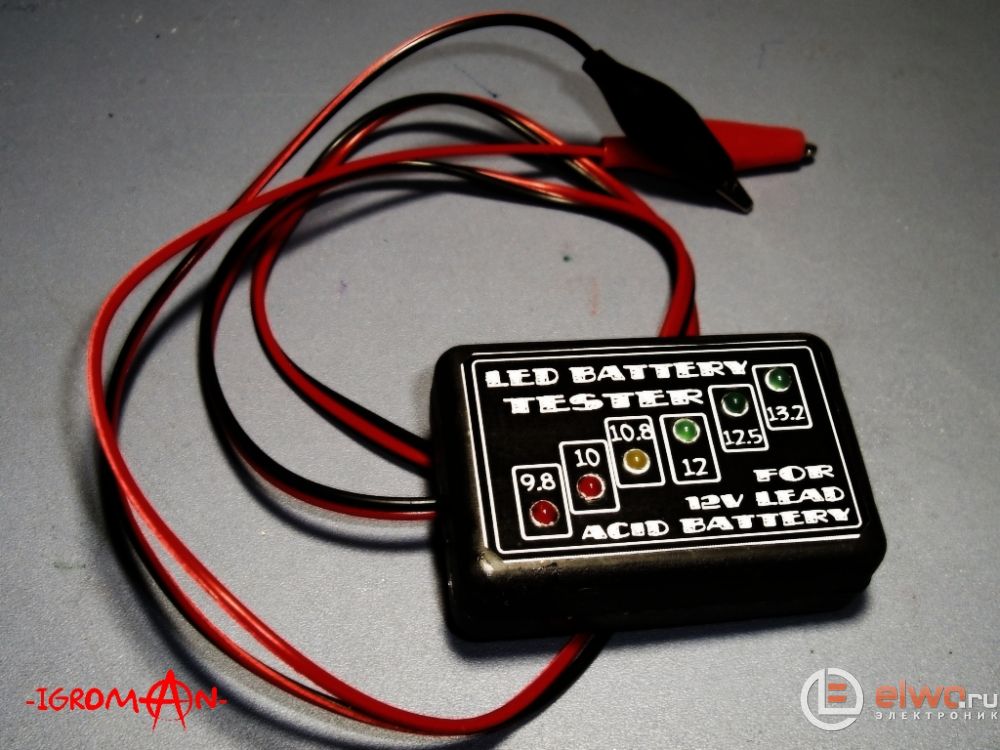

| Ну и собственно все в сборе, с наклейкой на морде особо не заморачивался, просто и информативно (делал не!!! для продажи, для себя) хватит и цвета светодиодов

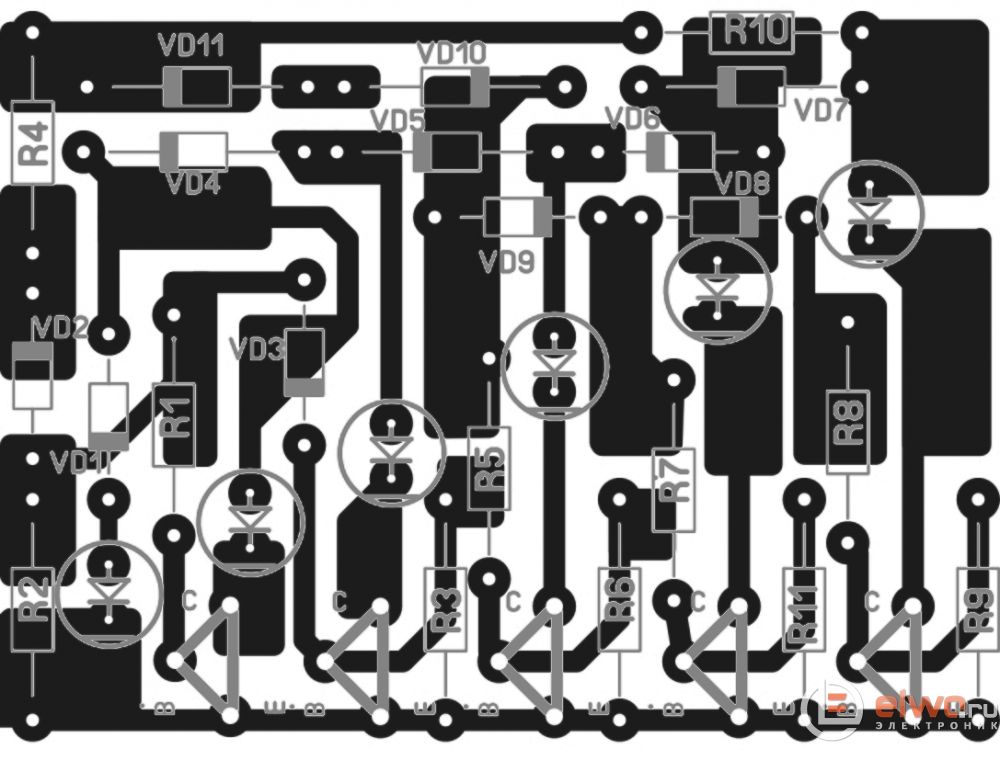

Скрин печати ЧБ
Так как не являюсь автором, за печатной платой если кому нужно - в ЛС
Изначально индикатор разрабатывался как контроль за бортовым напряжением, если только следить за состоянием батареи номиналы стабилитронов VD 2, VD11 уменьшить на 1 вольт, 10 и 11 вольт соответственно
поправил -igRoman- - Чт, 11.12.2014, 20:33 |
|
| | Пт, 12.12.2014, 10:14 | Сообщение # 84
|
MAESTRO ^ Активность: 5562
| Коробочка от видеомодулятора Денди?
Хороший вариант, без лишних походов на радиобазар - такая рассыпуха у всех есть. Как оно с переключением - плавно или резко ступенчато?
|
|
| | Пт, 12.12.2014, 19:15 | Сообщение # 85
|
-igRoman- Друзья Активность: 1198
| Цитата MAESTRO ( ) Коробочка от видеомодулятора Денди?

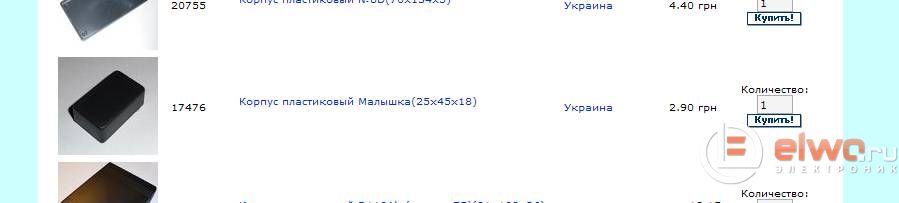

нет, прикупил коробков, еще по гривасику были
типа тАво
Цитата MAESTRO ( ) Как оно с переключением - плавно или резко ступенчато?
это аналоговое устройство, и есно пороги переключения по натуре не могут быть резкими, дискретность 0,2 вольта, если контролировать по блоку питания то переходы весьма резкие, а на аккуме попадает моменты когда пара зажигается
норм!!!
|
|
| | Пт, 12.12.2014, 20:30 | Сообщение # 86
|
lykas Пользователи Активность: 1575
| а я такую коробочку в магазине видел вставляется в прикуриватель,и стоит сто рублей. Добавлено (12.12.2014, 20:30)
---------------------------------------------
для автомобилей.(ну почти такая)
|
|
| | Пт, 12.12.2014, 21:24 | Сообщение # 87
|
-igRoman- Друзья Активность: 1198
| lykas, АНА родимая, но у нас магазины не работают. Плохо работают
|
|
| | Пт, 12.12.2014, 21:58 | Сообщение # 88
|
lykas Пользователи Активность: 1575
| а я себе в ваз 2110 ставил.пока работает.
|
|
| | Вс, 25.01.2015, 12:49 | Сообщение # 89
|
kulibin6757 Пользователи Активность: 2
| -igRoman- . Выложите пожалуйста печатную плату в lay и рисунок наклейки.
|
|
| | Вт, 27.01.2015, 18:36 | Сообщение # 90
|
-igRoman- Друзья Активность: 1198
| kulibin6757, см в ЛС
|
|
