Цифровые мультиметры

Вс, 02.04.2017, 04:08 | Сообщение # 91

MAESTRO

Активность: 5562

Возьми и используй его чисто как измеритель Ом или ампер, для какого нибудь прибора, совместно с приставкой например (или ЭПС-метр).

Вс, 02.04.2017, 05:35 | Сообщение # 92

starikz

Друзья

Активность: 209

Да уж-придётся!!!

Вс, 02.04.2017, 12:24 | Сообщение # 93

Croma

Пользователи

Активность: 7

А куда деваться если кроме беглого осмотра никаих реальных диагностических мер не принималось.
А тут как раз удаленный "диагноз" оправдывающий неспосбность подсовывают.

Вс, 25.02.2018, 10:02 | Сообщение # 94

kf1012

Пользователи

Активность: 1

Схема токовых клещей mt87

Прикрепления: 5283551.jpg (80.1 Kb)

Пт, 29.11.2019, 16:17 | Сообщение # 95

Mike8584

Пользователи

Активность: 7

Доброго времени суток.

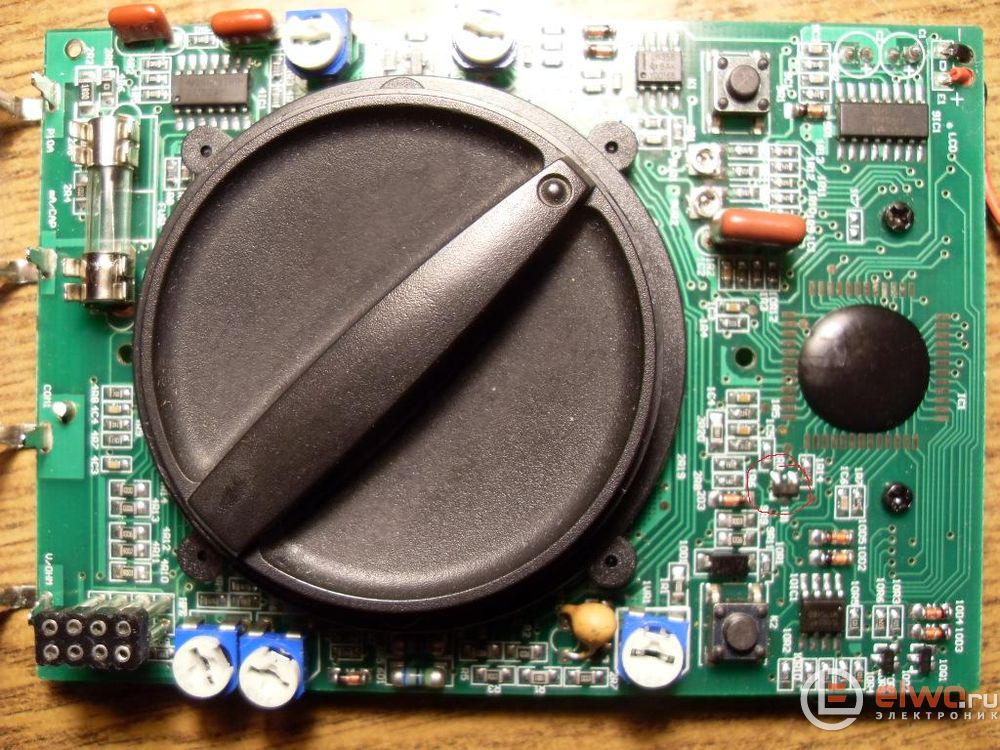

Имею DT-9208A: Недели 2 назад измерял ёмкость конденсаторов в блоке питания светодиодной ленты и попал на заряженный конденсатор. Дисплей погас, на кнопку включения не реагирует. Батарея садится до 1,26 вольта, на кнопку включения нажимаешь и вольтаж поднимается. Значит система вкл. выкл. работает. Запитал на пару минут от блока питания. Греется транзистор с маркировкой М6 похоже питание капли. Микросхема LM 324 тоже вроде тёплая, но не уверен.Все дорожки целые, компоненты без видимых повреждений.
Нужен алгоритм проверки, распиновка капли. Не уверен что ацп умер.
Заказал на али ICL7106 ICL7106CM44 QFP44. На фото м6 обведён красным кружком. Ребята поделитесь опытом.

Прикрепления: 2608290.jpg (200.2 Kb)

Сб, 30.11.2019, 04:21 | Сообщение # 96

Croma

Пользователи

Активность: 7

Схему найдешь по словам - ICL7106 46pin
Заодно оценишь "титанический труд"

Как это работает отлично расписанно в журнале Радио_1998_8
Попытки найти доброго дядю который сделает умственную работу
пустая трата времени.
Понимание работы тут же приведет к нужным алгоритмам.

ICL7106CM44 QFP44 приделать возможно, но пищик придеться изобретать отдельно.
В этой капле он встроенный и срабатывает от АЦП и разрешающего сигнала задаваемым переключателем.

Еще полезно сразу озадачить поисковик такими словами - smd code m6

Вс, 01.12.2019, 10:57 | Сообщение # 97

Mike8584

Пользователи

Активность: 7

Что за "пищик"? - Индикатор батареи?
Хочу попробовать восстановить три свох мультиметра DT-9208A (2017г.в.), DT-838(1998г.в.) и DT-838(2008г.в.)
Собираю информацию , заказал на али ICL7106 ICL7106CM44 QFP44 - 3штуки. Соберу инфу, пререработаю, вникну в суть и займусь. Со временем не айс, поэтому всё затянется.
Так, что ребята сильно не пинайте. Подсоветуйте что да как. Бирюкова читаю.

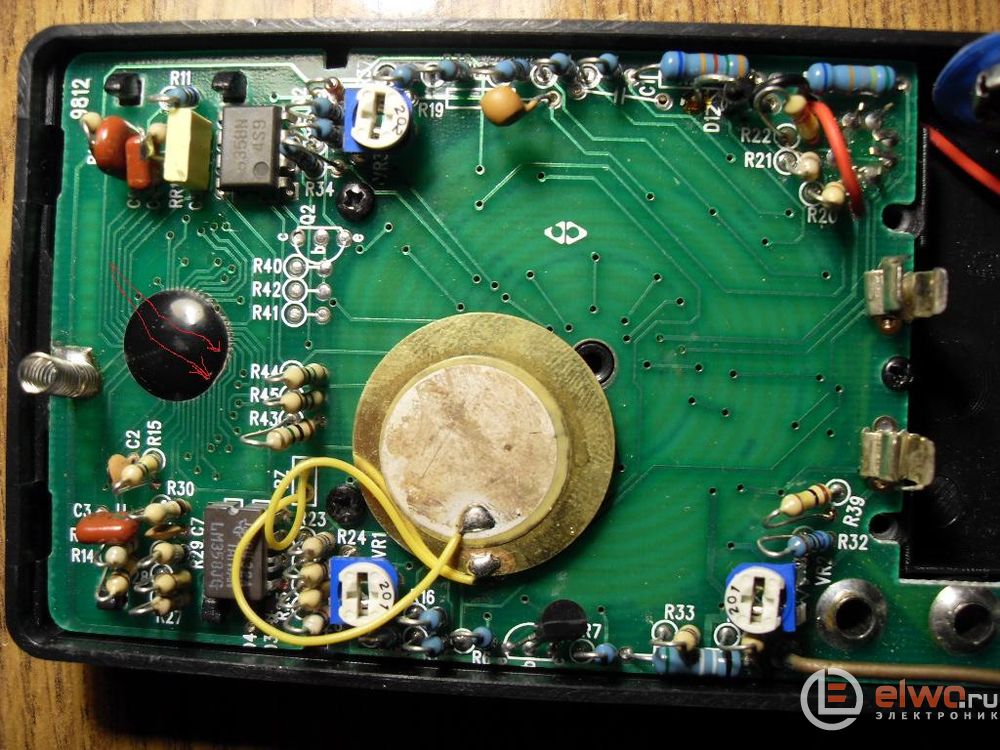

Прикрепления: 7899853.jpg (184.4 Kb)

Вс, 01.12.2019, 13:41 | Сообщение # 98

Croma

Пользователи

Активность: 7

Цитата Mike8584 (

)

Что за "пищик"? - Индикатор батареи?

Пищик от слова пищать. То есть издавать звуки.
На фотке это большая желтая блямба в центре.

На той же фотке видно крайне неудачный вариант платы
без контактный площадок.

В своем случае сделал платку переходник.
Каплю ликвидировал.
К контактным площадкам ромашкой припаял луженку 0.2.
Под луженку фторопласт подложил, что бы на детальки вокруг не закорачивало..
В центр ромашки приклеил термоклеем платку.
По периметру платки трубочку фторопластовую и завернул с пайкой луженку на контактные площадки платки.
Стамесочка сделанная из обломка надфиля очень хорошо откусывает лишние хвостики.
После всего этого тестер можно жечь сколько угодно.
Микросхему поменять пара пустяков.

Ну и немножко примера практического.

Прикрепления: Tester.rar (189.9 Kb)

Вс, 01.12.2019, 16:45 | Сообщение # 99

Mike8584

Пользователи

Активность: 7

Архив не открывается. А причём тут прозвонка и АЦП? Второй DT-838 уже с площадкой. Фотку пока не сделал. Я толком ещё не разбирался.

Добавлено (02.12.2019, 20:51)
---------------------------------------------
lykas, Я по поводу DT-9208A, у меня тоже конденсатор попал не разряженный. Прибор не включается. Я хотел узнать судьбу вашего прибора. Починили или нет? И что за причина была? smile

Добавлено (02.12.2019, 22:15)
---------------------------------------------
Croma, Архив открыть не могу. Если можно, то поделитесь своим опытом. Материалы можно отправить мне на почту 30356@mail.ru . Пока есть интерес, силы и возможность, попробую что-нибудь исполнить и Вас не обделить добрым словом.
С уважением, Михаил.

Вт, 03.12.2019, 04:35 | Сообщение # 100

Croma

Пользователи

Активность: 7

Цитата Mike8584 (

)

Архив не открывается.

Надо WinRAR 5.70 и все получиться.

Цитата Mike8584 (

)

А причём тут прозвонка и АЦП?

А как бы она понимала когда пищать если в каплях последних выпусков она внутри капли прячеться?
Характерный признак такой напасти - пищик прямо к капле подключен.

Цитата Mike8584 (

)

Я хотел узнать судьбу вашего прибора.

Каплю менял в DT830, попутно перевел его на 2 элемента ААА.
Кроны никогда нет под руками smile

и подарил.
Каплю менял вдохновившись этими ужасами что выложены на фотках в нете.
Все можно сделать толково и красиво.
Сжег его не я и как его сожгли мне неизвестно.
Все сегменты светились и все.
Обычно 220 себя не помня меряют.

Родной DT-9208 попал на 2 киловольта и в плате прогорела большая дырка.
Пришлось списать и купить следующий, который оказался сразу негодный.
Да и плевать.
LM324 поменял и порядок.
Заодно перевел на литиевую батарею и поверил.
Разьемчик микроUSB теперь под галошей прячется.
Литиевой хватает месяцев на 10, а уж скучать я ему не даю.
Литиевая годиться даже списанная, лишь бы хоть как то дышала.

Вообще то этих DT-9208 мне известно четыре варианта.
Намедни совсем древний притащили.
Микросхема в ДИПЕ и плата в два этажа.
А чем старее, тем проще лечиться.

Полезное.
В этих китайских ICL7106CM44 вывод на индикатор разряда имеется.
Такого в даташите нет, а в реале он есть.

Учитывать

Цитата Mike8584 (

)

Починили или нет?

Мои приятели с тебя бы долго смеялись бы за такой вопрос.
