 Пт, 27.02.2015, 10:55 | Сообщение # 91

Павел190

Пользователи

 Активность: 5

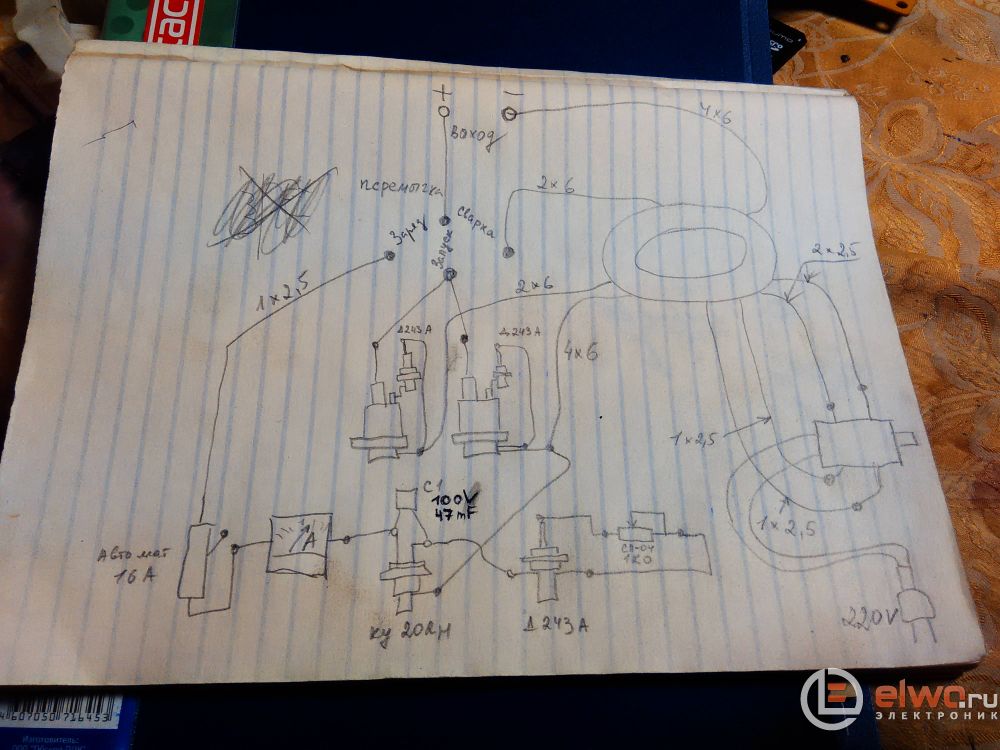

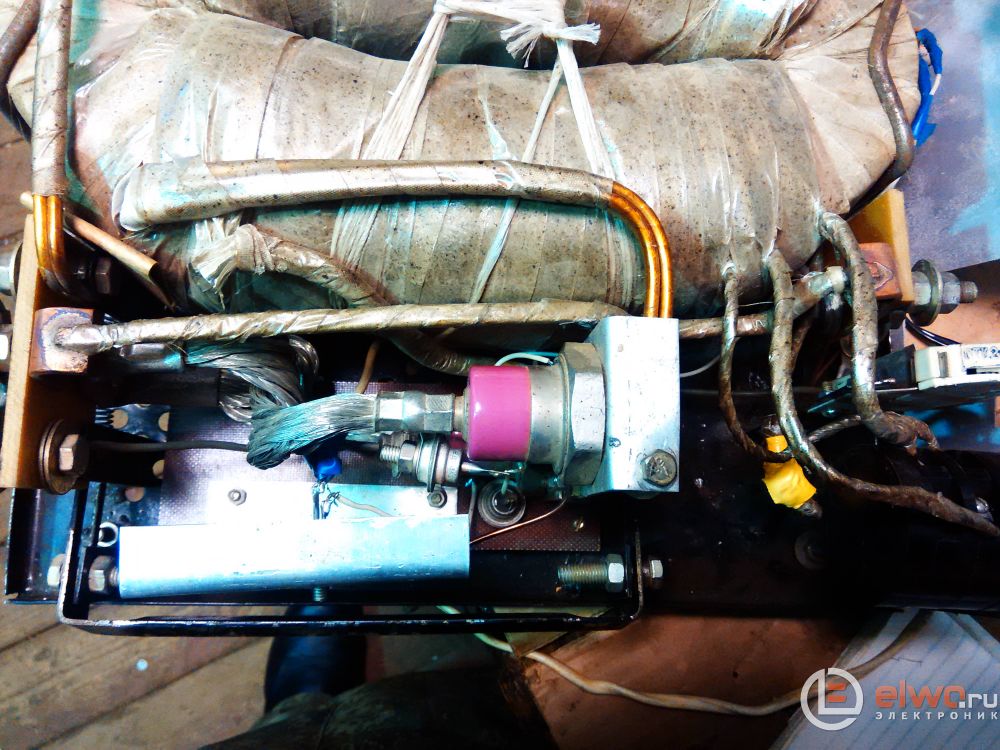

Вот срисовал схемку наглядно. Посмотрите все ли правильно. С выходами трансформатора помогите разобраться. Скидываю еще фото.
Прикрепления: 2487655.jpg (77.8 Kb) · 2345057.jpg (118.4 Kb) · 6561433.jpg (84.4 Kb) · 2466474.jpg (118.4 Kb) · 5478564.jpg (83.4 Kb)
 Пт, 27.02.2015, 20:54 | Сообщение # 92

msmmmm

Пользователи

 Активность: 150

Если опыта совсем нет, то лучше отдать спецам. А вообще - 3 независимых режима. 1-й и самый простой - сварка. Тупо трансформатор с переключением в первичной обмотке. Проверь шнур питания, вилку, переключатель на входе трансформатора и выходной переключатель. Если есть все контакты - сварка должна заработать. Первые пуски - через последовательно с устройством включенную лампу 200Вт для исключения КЗ.

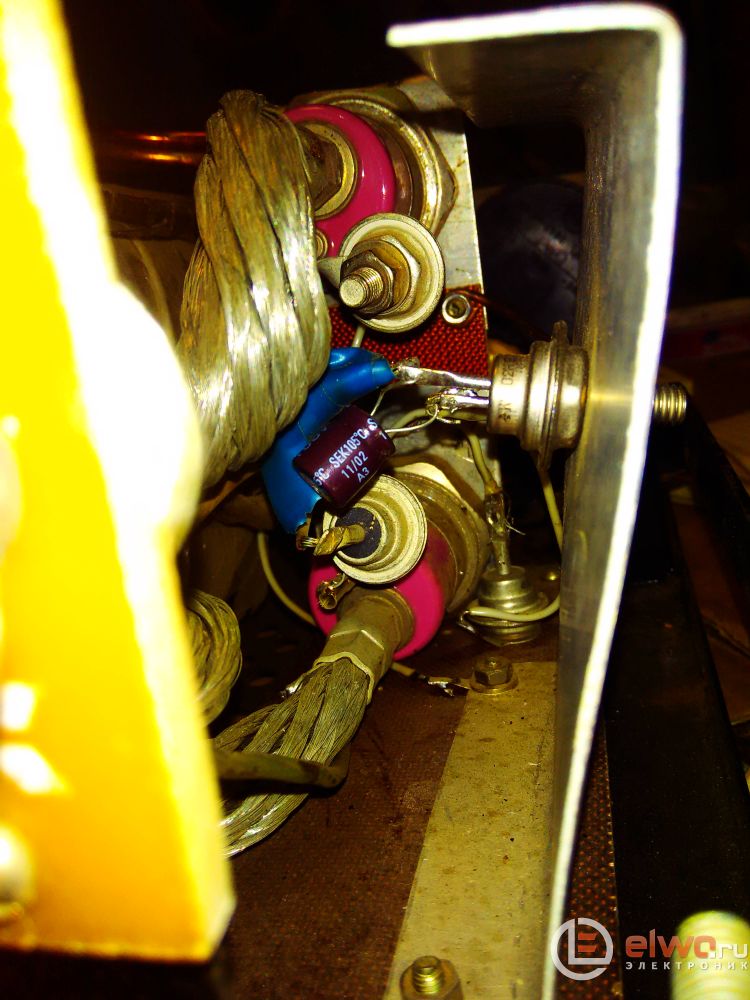

А мощные тиристоры (симисторы) какие стоЯт? Это выпрямитель пускового устройства. Перед пуском проверить и их, и диоды. Очень примитивно, но должно работать.
Зарядное недорисовано, или раскурочено, но это потом, оно на два первых режима не влияет.

поправил msmmmm - Пт, 27.02.2015, 20:57
 Пт, 27.02.2015, 23:12 | Сообщение # 93

Павел190

Пользователи

 Активность: 5

Вот зарядное мне в первую очередь и надо. На счет спецов пока подождем. На силовых симисторах маркировки нет. Стоит только догадываться и предполагать. Что не хватает в зарядной цепи?
 Пт, 27.02.2015, 23:30 | Сообщение # 94

msmmmm

Пользователи

 Активность: 150

Кусок схемы возле сетевого провода подключен одним проводником. Так не бывает. Сейчас соображать уже лениво, потом подкорректируем. А начинать все равно нужно со сварки - заработает, значит трансформатор годен и можно проверять питание остальных режимов.
 Вс, 01.03.2015, 20:47 | Сообщение # 95

Павел190

Пользователи

 Активность: 5

Спасибки попробуем.
 Вс, 19.02.2017, 20:06 | Сообщение # 96

моторист

Пользователи

 Активность: 179

Здраствуйте уважаемые радиолюбители! Вопрос такой, на автомобиле Шевроле Авео установлена автосигнализация Пантера, которая перестала нормально работать - на закрытие срабатывает нормально( все замки закрываются, сигналка работает), а вот на открытие электрозамки не срабатывают, а сигналка отключается?В чем может быть причина?

Добавлено (19.02.2017, 20:06)
---------------------------------------------
Может хто то с таким сталкивался???
