Чем прошить микросхему ATmega8
| |
| | Вт, 24.07.2012, 08:30 | Сообщение # 11
|
caha2011 Пользователи Активность: 116

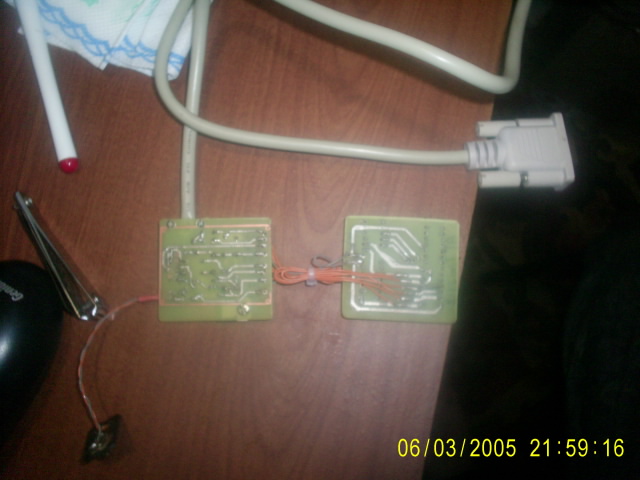

| так я и смотрел правдо в яндексе, апотом у вас спросил про схему, вот и я сделал свою плату и печатку
поправил caha2011 - Вт, 24.07.2012, 09:51 |
|
| | Чт, 30.08.2012, 17:00 | Сообщение # 12
|
моторист Пользователи Активность: 179
| caha2011, этот програматор который ты сделал - работает? ты прошивал Atmega8?
|
|
| | Сб, 01.09.2012, 07:28 | Сообщение # 13
|
caha2011 Пользователи Активность: 116
| привет ! моторист, программатор работает, атишку прошивал а Atmega8 не про бывал, скоро буду прошивать, схема с 3 сообщения
поправил caha2011 - Сб, 01.09.2012, 08:20 |
|
| | Сб, 01.09.2012, 11:39 | Сообщение # 14
|
феска Друзья Активность: 3627
| я прошивал это пони прог шьет отлично и 8 и16 и 32 мегу все шил очень доволен
|
|
| | Сб, 01.09.2012, 12:42 | Сообщение # 15
|
caha2011 Пользователи Активность: 116
| под 16 и 32 надо просто развести плату и будет шить, я делал для себя, для Atmegi8 и ATTIny2313,
поправил caha2011 - Сб, 01.09.2012, 12:49 |
|
| | Сб, 01.09.2012, 12:42 | Сообщение # 16
|
Novaby Пользователи Активность: 12
| Пошли мне навстречу, почему бы мне не помочь Новичок-2
Если задумал собрать данный DMX девайс, то начни с самого простого программатора,этим я и прошивал.
Не пугайся BZV55C5V1 это стабилитрон на 5 вольт, если не найдешь можешь смело ставить на 4,7 вольта как у меня, нет сопротивления на 33 кОм можешь последовательно соединить даже 22кОм+10кОм, BC846 с любой буквой можно, даже можн и др.из семейства биполярных транзисторов ВС только npn-переход это важно!!!
Посмотри какие выводы микросхемы куда подключить к программатору (т.е в данном случае программатор что я привожу подключается как есть, разъем программатора подключается к разъему от микрочипа т.е 1 к 1; 2 к 2; 5 к 5;6 к 6; 7 к 7; 9 к 9 только не путай с ногами микросхемы!)...На принципиальной схеме ниже видно куда от разъема уходят проводники к чипу Atmega8
1.Правильно спаяй программатор,все детально перепроверь и правильно подключи к выводам микросхемы на уже собранном DMX-512 девайсе! Т.к.для чипа нужен кварц с обвесом керамическими кондерами и питание...
2.Скачивай и устанавливай программу PonyProg2000 (кстати на этой же ветке чел выкладывал архив да еще и с руссификатором полистай с первых страниц в архиве она PonyProg207)
3.Настрой программатор :
А)Настройки порта:
-Последовательный порт
-JDM API
-COM1
-Проверка
-OK
Б)Настройки:
Калибровка
-OK
В)Устройство:
Atmega8
Г) Самое важное Биты конфигурации:
Выбери кнопку- биты конфигурации и защиты !!!И Установи биты Как на рисунке !!!Только точно также не перепутай и нажми записать, перед прошивкой даже можно!
д)Выбери кнопку - открыть содержимое устройства из файла и выбери скачаную заранее прошивку uDMX.hex и нажми клавишу - записать устройство.Подождав немного должно выдать сообщение об успешном завершении.
Шил я прямо на собранном DMX устройстве и подключенном к USB. Повторюсь т.к.для чипа нужен кварц и питание.
После прошивки на DMX устройстве должен загореться один из светодиодов.
Да кстати Atmega8-16PI или др.буквы в маркировке после цифры 16 можешь и не найти, производитель убрал из производства устаревшую линейку чипов, тех которые работали с ограничением до 4Мгц, до 8Мгц и сделал универсальный до 20Мгц и маркируется он Atmega8A-PI, на чипе так и написано! смотри не перепутай со старыми чипами, чтоб барыги или "медвед-вежливые" продавцы не втюхали с меньшей частотой)))
Спрашивай если что)
Удачи!
P.S.Как утюжить платы см. на youtube, бумагу бери из женских журналов,она тонкая такая должна быть мелованая ,из Cool например или т.п. "Звукорежиссер" или брошюры по световым приборам, звуку... Смотри не нарвись с полимерными добавками как я на журнал "Футболист", тонкая красивая с элементами мелованного глянца, кажется то что нужно, но эта бумага в воде у меня даже за неделю не размокла!))) Поэтому перед началом можешь попробывать в теплую воду мин на 20 опустить для проверки.
поправил Novaby - Чт, 31.01.2013, 01:12 |
|
| | Сб, 02.03.2013, 06:54 | Сообщение # 17
|
comporator3228 Пользователи Активность: 1
| Для начала можно попробовать "программатор Громова". А потом что-нибудь через юсби AVR910 например.
|
|
| | Пн, 09.09.2013, 11:17 | Сообщение # 18
|
foxnit333 Пользователи Активность: 4
| схема программатора STK200

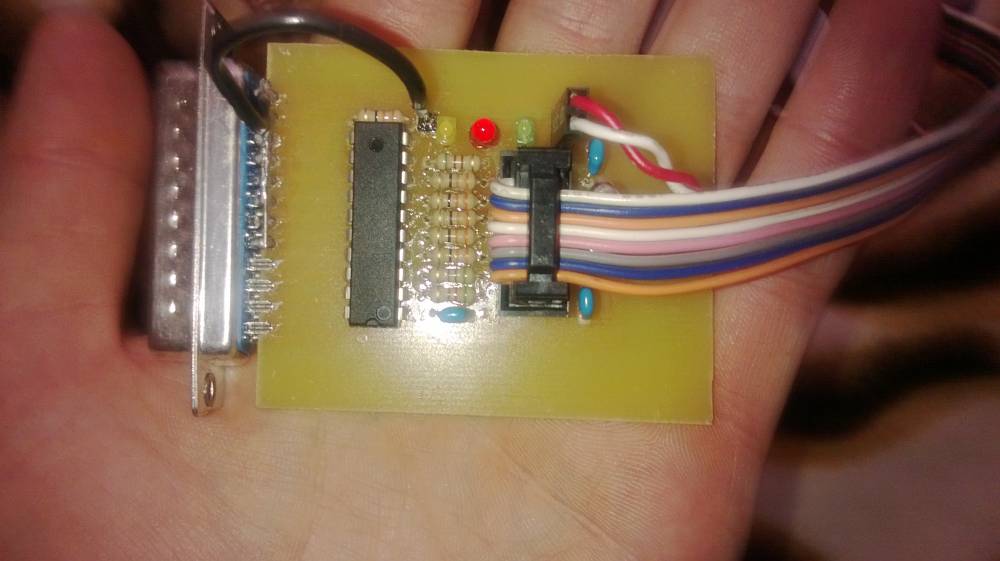

на фото то что получилось у меня
|
|
| | Чт, 26.12.2013, 10:47 | Сообщение # 19
|
trof Пользователи Активность: 16
| Помогите советом как прошить епром на атмега8? дело в том что при прошивке етого мк флеш пишетса и читает всё ок,а епром пишет но в результате ничё не записано при чтении епром одни ффффф.... програматор STK200 програма пони прог
|
|
| | Пт, 27.12.2013, 08:24 | Сообщение # 20
|
феска Друзья Активность: 3627
| trof, первый раз в жизне прошиваете флеш??
если ответ нет может дело в атмеге))
|
|
