Трансформатор для зарядного устройства
|
|
| Пн, 07.01.2013, 23:32 | Сообщение # 41
|
Ксюня Друзья Активность: 453
| Allkom, Ток нужен 10% от емкости акумулятора.
|
|
| Пн, 07.01.2013, 23:59 | Сообщение # 42
|
Allkom Пользователи Активность: 2
| Ксюня, это понятно. Просто автор статьи указал трансформатор на 140Ватт, т.е. это где-то 7А. Я хочу узнать, к примеру, 2А или 1А во вторичке подойдет? Мне надо-то заряжать мотоцикльные 12-вольтовые акк-и.
поправил Allkom - Вт, 08.01.2013, 00:00 |
|
| Вт, 08.01.2013, 00:09 | Сообщение # 43
|
MAESTRO ^ Активность: 5562
| У мотоциклов бывают АКБ таких типов:
Номинальное напряжение - 6 В Емкость - 4,5 А*ч Внутреннее сопротивление - 18 мОм Максимальный ток заряда 1,8 А Габариты - 70*48*101 мм Полная высота 106 мм Масса 0,86 кг
Номинальное напряжение - 12 В Емкость - 7,0 А*ч Внутреннее сопротивление - 22 мОм Максимальный ток заряда 2,8 А Габариты - 151*65*94 мм Полная высота 100 мм Масса 2,5 кг
Номинальное напряжение - 12 В Емкость - 12,0 А*ч Внутреннее сопротивление - 12 мОм Максимальный ток заряда 2,8 А Габариты - 151*98*94 мм Полная высота 100 мм Масса 4,0 кг
Номинальное напряжение - 12 В Емкость - 17,0 А*ч Внутреннее сопротивление - 12 мОм Максимальный ток заряда 6,8 А Габариты - 181*77*167 мм Полная высота 167 мм Масса 6,0 кг
Значит ток заряда от 2 до 6А. Под этот ток и берём трансформатор.
|
|
| Пн, 18.02.2013, 17:06 | Сообщение # 44
|
_Ultra_ Пользователи Активность: 3

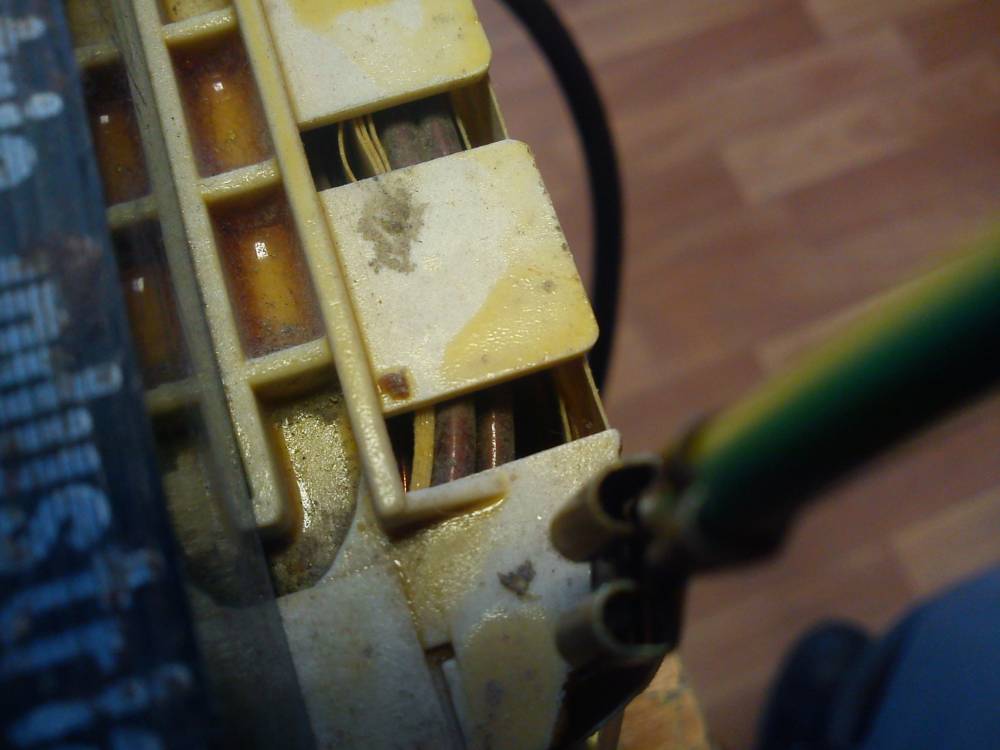

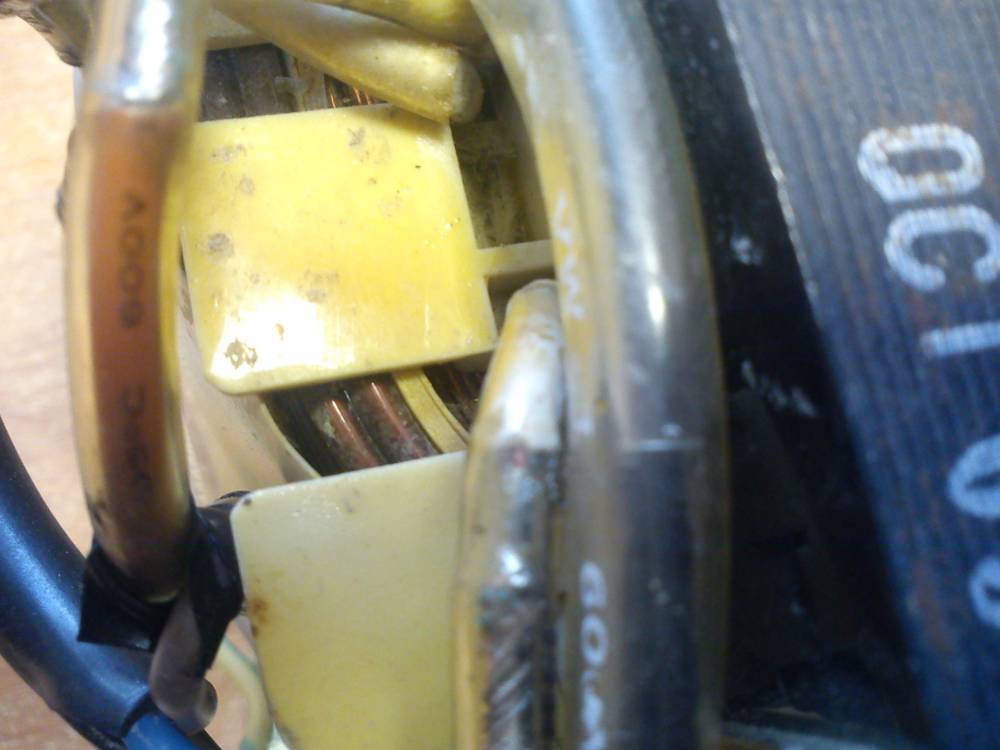

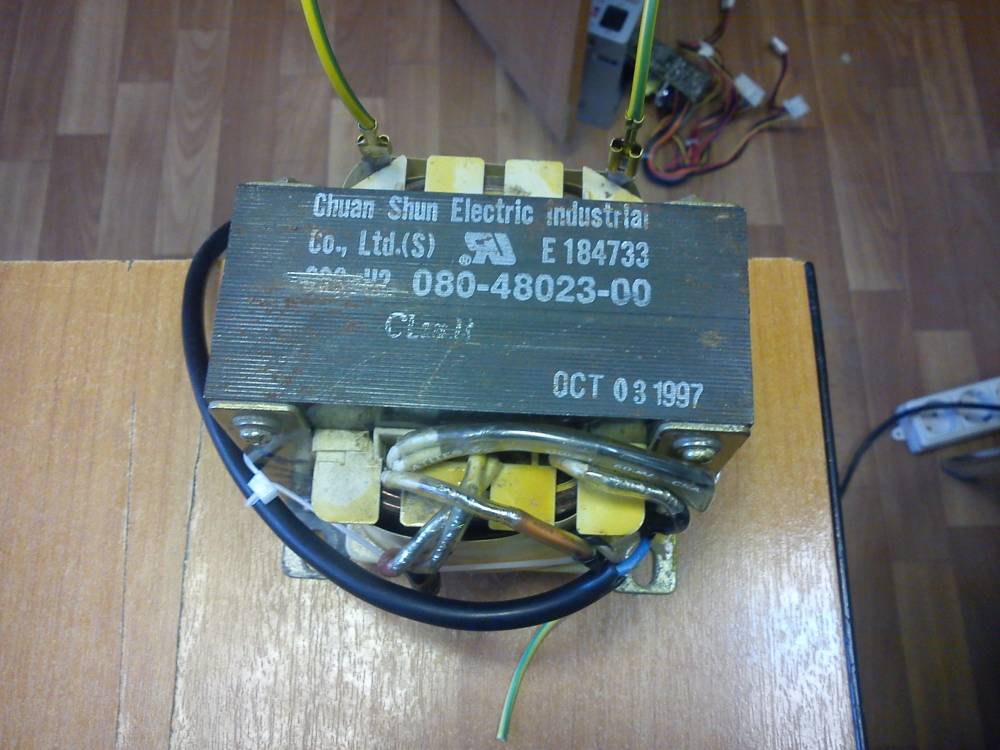

| привет ВСЕМ! ребята подскажите есть транс с бесперебойника liebert 700 . Вторичка намотана проводом не меньше полтора квадрата напряжение 11.2В без моста подключал лампу авто 100\90, напряжение не просидает как было 11.1 так и есть подскажите такой можно использовать под зарядку?
|
|
| Пн, 18.02.2013, 23:41 | Сообщение # 45
|
MAESTRO ^ Активность: 5562
| 100% заряженный АКБ авто должен иметь почти 15В. С учётом падений напряжения, надо минимум 17В от источника питания. Так что трансформатор хороший, но...
|
|
| Вт, 19.02.2013, 07:50 | Сообщение # 46
|
_Ultra_ Пользователи Активность: 3
| Добрый день! подскажите а если кандерчик в параллель и вместо моста использовать 1 ультрафаст диод для однополупериодного выпрямителя? или вообще использовать этот транс для сварочника медных проводов?)
|
|
| Вт, 19.02.2013, 14:50 | Сообщение # 47
|
_Ultra_ Пользователи Активность: 3

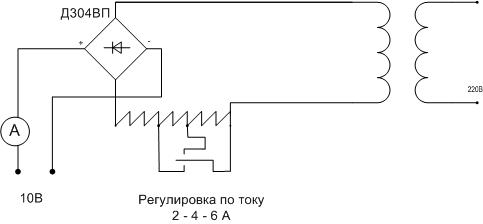

| Уважаемый Маэстро. Вы говорите что 11В мало, нужно 15-17, вот недавно решил вскрыть ЗУ которое сделал один знакомый электрик тестю лет 25 назад, так вот в этой схеме на клеммах самого ЗУ 10В. сфоткать не было возможности но схемку срисовал и прилагаю. эта схема безотказно заряжала ужо кучу аккумуляторов. Вот только я не смог рассмотреть из какого провода сделано сопротивление которым регулируется ток заряда, а их там 3 фиксированных
поправил _Ultra_ - Вт, 19.02.2013, 14:50 |
|
| Ср, 20.02.2013, 14:57 | Сообщение # 48
|
феска Друзья Активность: 3627
| это не заряжалка а убивалка автомобильных акумуляторов
|
|
| Ср, 20.02.2013, 15:33 | Сообщение # 49
|
MAESTRO ^ Активность: 5562
| _Ultra_, представим заряд аккумулятора (восполнение ёмкости), как перелив воды из одного сосуда по трубке в другой. Естественно, что тот сосуд, откуда льют, должен иметь больше воды, например 18 литров. А куда льют - меньше (12 литров).
|
|
| Пн, 20.01.2014, 19:35 | Сообщение # 50
|
lykas Пользователи Активность: 1575
| Цитата MAESTRO ( ) В общем от любого лампового телека бери - ТС160, ТС180, ТС270... если спаять перемычки от такого трансформатора то получится (6.4в+6.4в)то напруга будет 12.8в и еще диодный мост то не будет ли маловато?просто хочу зделать простое зарядное из трансформатора тс270+диодный мост ампер метр и вольт метр будет ли заряжать и еще какой реостат ставить простой резистор переменник пойдет?
|
|
