| | Пн, 21.06.2010, 19:32 | Сообщение # 11
|
kroleg Пользователи Активность: 7
| В магазине нашлась в одном экземпляре moc3052, взял её, а 3061 пока отсутствует.
1) Кстати, обратил внимание что в схемах внутреннего устройства у moc-ов стоит симисторо-подобный значок. А у АОУ103В - динистор. Т.е. здесь для moc диод нужен в любом случае?
2) Из трех вариантов: АОУ103В, moc3061 и moc3052, что лучше подойдет для плавного изменения сигнала на управляющем входе тиристора? Т.е. чтобы освещенность определяла степень включения лампы?
3) И еще, надо ли пересчитывать номинал резистора 470 ом, если у 3052 некий параметр IFT=10ma max, а у 3061 IFT=15ma max? (Если да то как?) ;)
|
|
| | Пн, 21.06.2010, 19:38 | Сообщение # 12
|
MAESTRO ^ Активность: 5562
| Оптодинистор, или просто динистор, не позволяет плавно регулировать освещение в данной схеме, тут он задействован как ключевой элемент. Подойдут все три варианта, деталь ведь та-же самая, а резистор лучше поставить для начала побольше (1кОм) - вдруг на выходе светильника приличный ток. А потом замерять ток внутреннего потребления АОУ и тогда скоректировать.
|
|
| | Пн, 21.06.2010, 19:51 | Сообщение # 13
|
MAESTRO ^ Активность: 5562
| Общие принципы управления симистором такие же, как и для тиристоров. Через управляющий электрод в катод тиристора протекает постоянный ток величиной единицы-десятки миллиампер, то как только между анодом и катодом тиристора возникнет разность потенциалов около 1.5В, он открывается и находится в открытом состоянии пока ток через него не уменьшиться до тока удержания.  Полярность управляющего напряжения симистора относительно "катода" , не соединенного с корпусом вывода, должна быть такой же, как и полярность напряжения на аноде - корпусе. И если симистор используется для коммутации переменного сетевого напряжения, то управляющее устройство должно выдавать переменное управляющее напряжение. Один из вариантов - использование оптрона. Ток через светодиод оптрона может быть все время одного и того же направления, а направление тока через фоторезистор будет меняться при каждом полупериоде сетевого напряжения, обеспечивая открывание симистора. Если же оптрон диодный или транзисторный, то их надо использовать два для управления одним симистором.
|
|
| | Вт, 22.06.2010, 14:16 | Сообщение # 14
|
kroleg Пользователи Активность: 7
| Насчет управления понятно, спасибо. Обвязку лампы собрал. Подсоединил к блоку фонаря, включил - работает. :) Лампа зажглась.
Правда на изменение освещенности не реагирует. Стал разбираться - отсоединил вход moc3052 от светодиодного выхода - лампа погасла. Оказывается с фонаря приходит всегда высокий уровень для включения оптрона... Странно что блок сол. бат. ведет себя не так как ожидалось - ток LED выхода должен был падать до нуля при большой освещенности... Ладно, если глюк не пропадет, видимо придется ловить порог включения оптрона на тех условиях что есть... ;) Добавлено (22.06.2010, 14:16)
---------------------------------------------
...так-с, оказывается в отдельно взятом фонаре, с родным светодиодом, картина изменения тока через него все же имеется - от 0 ma на свету, до 2 ma в темноте. Наверное, без его диодных качеств, схема выдает не то что надо.
Судя по документации, для включения moc3052 нужно от 10 до 60 ma. Интересно где взять еще 8+ ma? :) Более чувствительный оптрон искать? Такой существует?
|
|
| | Пт, 02.07.2010, 23:36 | Сообщение # 15
|
MAESTRO ^ Активность: 5562
| Таки да, оптрон MOC3051 требует около 8мА. Напряжение включения от 3В. Чтоб не усложнять схему, надо пробовать поднять ток выхода фонаря. Не может он быть всего 2мА, минимум 20 положено.
|
|
| | Вс, 04.07.2010, 23:18 | Сообщение # 16
|
kroleg Пользователи Активность: 7

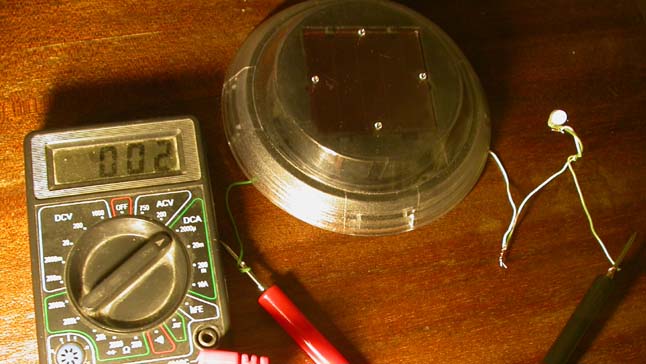

| MAESTRO, как поднять ток пока не представляю, хотя схема работает). Но если оптрон здесь дает на своем выходе сигнал или "включено", или "выключено" без градаций, а у фонарского светодиода наблюдается плавное изменение светимости при наступлении темноты, то подумал что может быть его и надо попробовать использовать в качестве источника управляющего сигнала, чтобы лампа плавно зажигалась или гасла? Наверное нужно будет использовать отдельный светочувствительный элемент. Как это сделать в минимальной комплектации и тем более правильно - пока не знаю. Если у тебя есть возможность нарисовать схему плавного включения - буду рад ознакомиться. В ближайшие дни, правда, не будет времени чтобы разобраться, но попозже я этим займусь) На фотках результаты моих замеров тока через светодиод.
В первом случае освещенность сильная, ток = 0, нет свечения.
Во втором - освещенность около порога включения фонаря, ток = 2 мка, свечение очень слабое, но заметно для глаз - оно как-бы начинает распространяться по объему диода.
В третьем - солнечная батарея закрыта, ток = 1.23 ма, свечение очень яркое. (2 ма удавалось получить при использовании в фонаре свежего аккумулятора)
|
|
| | Пн, 05.07.2010, 08:45 | Сообщение # 17
|
MAESTRO ^ Активность: 5562
| Хорошо, если не удаётся поднять ток, повысим чувствительность симистора. Сделаем каскад на транзисторе:
|
|
| | Пн, 05.07.2010, 12:28 | Сообщение # 18
|
-igRoman- Друзья Активность: 1198
| MAESTRO, наверно так не заработает, или в пол волны. Мост так и просится
Или используют постоянку
|
|
| | Пн, 05.07.2010, 12:35 | Сообщение # 19
|
MAESTRO ^ Активность: 5562

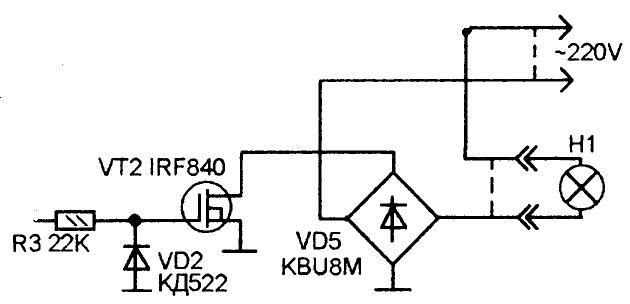

| Отнюдь, эта схема подобие недавно проверенного мной устройства для плавного запуска лампы. Так что по идее должна работать.  А вообще можно сделать управление по модному - на полевике IRF540, IRF740, IRF840
|
|
| | Ср, 07.07.2010, 04:33 | Сообщение # 20
|
Гость Гости Активность:
| Раз задавать вопросы по статье «ЭЛЕКТРОННОЕ РЕЛЕ»тут то:
В статье написано Плату в формате lay качаем тут. А вот платы там и нет, там только два варианта самой схемы, а где же обещанная ПП?
|
|
