Да. Она и есть. А нужно как задающий регулируемый генератор. (для транзисторов, ультразвуковой генератор, создание молний из строчника...) мыслей много.
Регулируемый не пойдёт. В этой схеме частота импульсов микросхем строго задана кварцевым резонатором и другие частоты не заработают. Но фото такой маленький круглый с двумя выводами. Советую генератор спаять самому по схеме мультивибратора или на микросхеме NE555.

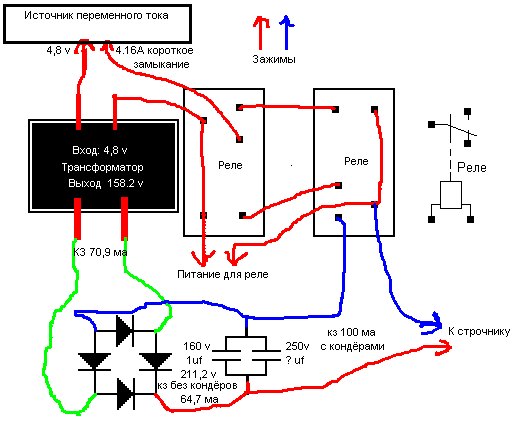

Спасибо за Совет. Обязательно попробую. Вот мульти-вибратор собирал. Не катит. Собрал генератор на релюшках (2 шт), и подключил к строчнику. искра была длинной 5~7 см(тонкая , но ею плавил припой). напряжение беру от лампочек проигрывателя пластинок "вега 323 стерео" и пускаю через трансформатор на повышение вольт. выпрямляю и ставлю те кондёры кот. были раньше в советских фонариках . на выходе где то 180 - 200 вольт и 0,5 - 0,8 ампер короткого замыкания.( насчёт ампер я похоже преувеличил, наверна было где то в другом месте) Что лучше этого может быть не знаю.
>Молнии так себе< Вот первое. > < Вот второе. И то и другое снимал мобилой. Фотика просто нет
Купил таймер (5 руб.)
Добавлено (11.04.2011, 20:10) --------------------------------------------- Здравствуйте MAESTRO, меня интересует как подключать таймер NE555N? Смотрел Вашу ссылку, там идёт другая маркировка. И куда надо присоединить переменное сопротивление (203) для регулировки частоты? Спасибо.
Добавлено (13.04.2011, 16:53) --------------------------------------------- P.S. В даташитах неразбираюсь.
ну из етого наврядли что выйдет регулированого, кварци не подбереш проц забит под один тип, другой регулировки на етом и похожих типах нет и думаю небудет.
